一、概述

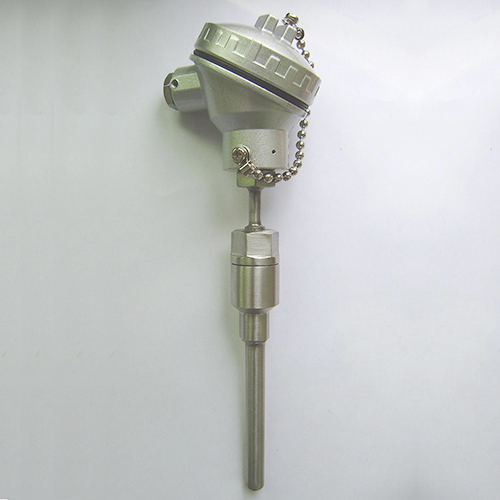

固定螺紋式裝配熱電偶在保護管焊接螺紋以固定熱電偶，通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0度-1300度範圍內液體、蒸汽和氣體介質以及固體表麵溫度。
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
二、產品標準
1、執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
2、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大於80%，試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000Ω.m。
3、測量範圍及允差
型號 | 分度號 | 允 差 等 級 | |||
I | II | ||||
允差值 | 測溫範圍°C | 允差值 | 測溫範圍°C | ||
WRN | K | ±1.5°C | -40～+375 | ±2.5 °C | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRM | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRE | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
WRF | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
WRC | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
±0.004 ltl | 125～350 | ±0.0075 ltl | 133～350 | ||
三、選型一覽表
產品型號 | 分度號 | 溫度範圍 ℃ | 熱響應時間 | 保護管材料 | 規格(mm) | |
d | d | |||||
WRM-220 WRM2-220 | N | 0-800 | ＜90S | 1Cr18Ni9Ti | ￠16 | 300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
0-1000 | 0Cr25Ni20 | |||||
WRM-220G WRM2-220G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-220 WRN2-220 | K | 0-800 | ＜90S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-220G WRN2-220G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-220 WRE2-220 | E | 0-700 | ＜90S | 1Cr18Ni9Ti | ||
WRE-220G WRE2-220G | ＜24S | |||||
WRC-220 WRC2-220 | T | 0-350 | ＜90S | 1Cr18Ni9Ti | ||
WRC-220G WRC2-220G | ＜24S | |||||
WRF-220 WRF2-220 | J | 0-600 | ＜90S | 1Cr18Ni9Ti | ||
WRF-220G WRF2-220G | ＜24S | |||||
WRM-221 WRM2-221 | N | 0-800 | ＜20S | 1Cr18Ni9Ti | ￠20 | |
0-1000 | 0Cr25Ni20 | |||||
WRM-221G WRM2-221G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRN-221 WRN2-221 | K | 0-800 | ＜120S | 1Cr18Ni9Ti | ||
0-1000 | 0Cr25Ni20 | |||||
WRN-221G WRN2-221G | 0-800 | ＜24S | 1Cr18Ni9Ti | |||
0-1000 | 0Cr25Ni20 | |||||
WRE-221 WRE2-221 | E | 0-700 | ＜120S | 1Cr18Ni9Ti | ||
WRE-221G WRE2-221G | ＜24S | |||||
WRC-221 WRC2-221 | T | 0-350 | ＜120S | 1Cr18Ni9Ti | ||
WRC-221G WRC2-221G | ＜24S | |||||
WRF-221 WRF2-221 | J | 0-600 | ＜120S | 1Cr18Ni9Ti | ||
WRF-221G WRF2-221G | ＜24S | |||||
注：1、型號220、221為防噴式，防護等級IP65
2、保護管其餘材質根據協議訂貨
3、公稱壓力為10MPa
型號示例：
型號示例 | 螺紋規格 | 直徑d |
| |
代號 | M | |||
WRN-220 | Ｍ27*2 | ￠16 | ||
WRN-220A | A | G3/4 | ||
WRN-220C | C | NPT3/4 | ||
WRN-221G | Ｍ27*2 | ￠20 | ||
WRN-221GA | A | G3/4 | ||
WRN-221GC | C | NPT3/4 | ||
四、產品特點
1、裝配簡單，更換方便。
2、壓簧式感溫元件，抗震性能好。
3、測量範圍大。
4、機械強度高，耐壓性能好。
