產品用途

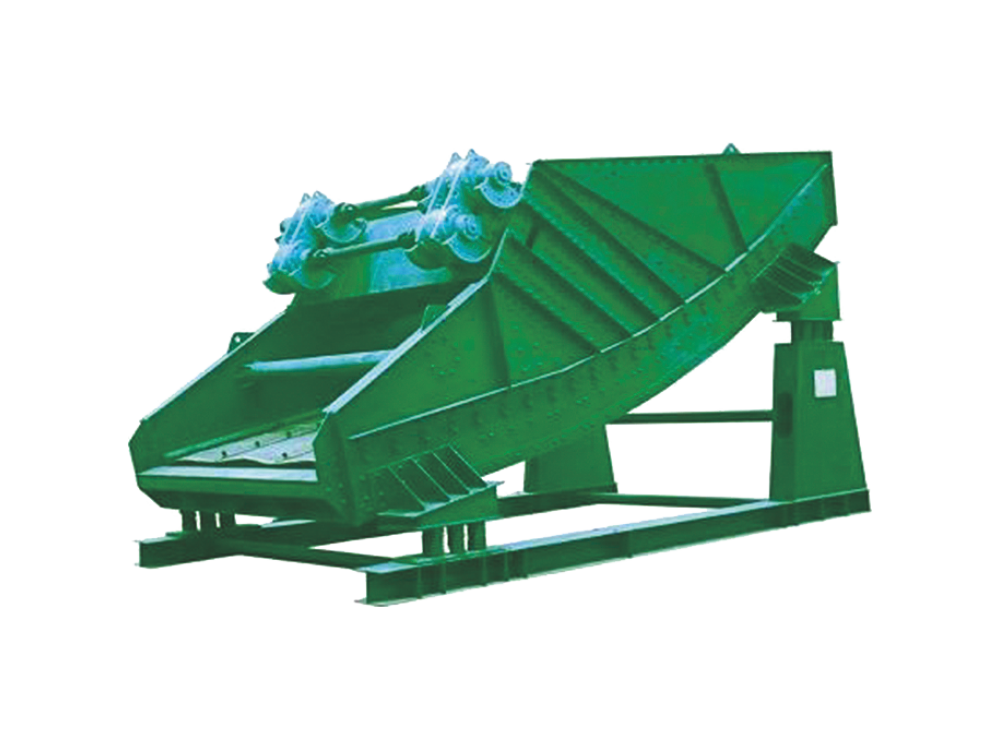

　　ZXD香蕉形振動篩是一種自同步重型等厚篩，廣泛應用於礦山大物料量采選作業中的篩選處理。我公司在消化吸收國外先進技術基礎上，自行設計生產出ZXD香蕉形振動篩。與同樣規格傳統篩比較，ZXD型香蕉形振動篩處理量更大，其單位麵積處理量為傳統分級篩的1.5-2倍。是目前性能較先進，更受歡迎的一種振動篩。

產品特點

　　ZXD香蕉形振動篩近年來在煤礦采選作業中廣泛安裝使用，並取得了很好的生產效果。以其處理量大、效率高、性能可靠等優點，越來越受到國內外的廣泛關注。主要用於煤礦采選中的粒度分級，亦可用於脫水、脫介和脫泥等作業。

工作原理

　　ZXD香蕉形振動篩在入料端有一斜坡麵，先以34°開始，緊接著以一定數目的角度下降到大約為10°的出料端為止。篩麵采用不同傾角的折線形式，從入料端到出料端物料層厚度基本不變。各段篩麵上物料量與流速比值穩定、料層厚度呈現均勻狀態。篩分效率顯著提高，比相同有效麵積振動篩的處理量提高1-2倍，對於細粒含量高，特別是物料中粒度占分級粒度尺寸小於1/2的物料含量較大時，ZXD香蕉形振動篩分機具有極高的篩分效率。

安裝與維護

　　一、篩體

　　1.在支撐或提升篩體時，必須要避免引起篩體扭轉，避免損壞橫梁和側板上的聚脂塗層，不得扭曲側幫。要將吊索與吊耳相連接，吊索與水平交角須大於60度，除吊耳外吊索不得掛碰篩體其他部件。篩體吊裝時要平穩，不得有衝擊。

　　2.篩體在安裝就位以前換位必須放置在水平枕木上。

　　3.篩體安裝基礎結構必須牢固可靠，符合安裝圖中承載要求。

　　4.使用螺栓將彈簧底板與基礎支座臨時把住，然後安裝彈簧墊、彈簧。5.調整吊索的長度，將篩體水平吊起，安全平穩地安放在彈簧上。

　　6.檢查篩體兩側相對的彈簧高度偏差是否處於4mm範圍內，檢查彈簧的垂直度是否在5mm範圍，檢查篩麵左右相對水平偏差是否均（jun1）布在2mm範圍內，如果超差可在彈簧底板下加鋼墊片調整。

　　7.按安裝圖提供的數據，檢查篩體定位是否正確，與溜槽、入料箱和支撐結構等外圍固定設施的間隙是否符合要求。

　　8.篩體安裝完畢經檢測合格，將彈簧底板和基礎支座用高強度螺栓和自鎖螺母緊固。

　　二、電機安裝

　　1.檢查驅動機構基礎支座安裝尺寸是否符合圖紙要求。

　　2.用驅動底座上的4個吊孔吊裝驅動機構，不得使用電機上的吊點螺栓。3.調整使副軸與激振器長軸對正，上下偏差1mm，前後偏差2mm。4.用高強度螺栓和自鎖螺母把緊驅動底座。

　　三、驅動軸安裝、中間傳動軸安裝

　　驅動軸為萬向花鍵軸，一端通過變徑連軸節與激振器長軸擺塊相連，另一端通過聯軸節與驅動機構副軸相連。變徑連軸節和聯軸節一般在工廠裝配好，現場隻需安裝萬向花鍵軸。

　　四、使用維護

　　1.檢查篩機運行過程中，激振器、電機和傳動軸工作是否正常。2.檢查篩機運行過程中，振動狀態是否正常。

　　3.注意篩機各部任何可能的鬆動。

　　4.檢查物料堵塞篩麵或篩麵損壞。

　　5.報告篩機運行過程中來自篩體、激振器和電機的任何異常噪聲。

　　6.任何故障或損壞必須立即排除。局部問題假如被忽略的話都可能導致主要結構上的故障。7.每周檢查激振器、電機和傳動軸狀態是否正常。

　　8.每周停機後檢查篩機所有連接螺栓，特別是激振器固定螺栓是否鬆動。9.每周停機檢查各結構件和襯板篩板是否磨損、破裂或者損壞。
